EYE巖崎iwasaki桌面式清洗裝置OC-2506 OC-2506
. . . . . . 弊社は巖崎電気グループの総力を結集して、紫外線照射裝置の開発?生産?販売に盡力を盡くしてまいりました。常に光の最先端応用分野においてさまざまなＵＶ裝置の可能性に取り組んでおります。 ＵＶキュアシステム（アイキュアーライト）はさまざまな産業分野で採用されている紫外線照射システムです。 形式
- 型號： EYE巖崎iwasaki桌面式清洗裝置OC-2506 OC-2506
.
.
.
.
.
.
弊社は巖崎電気グループの総力を結集して、紫外線照射裝置の開発?生産?販売に盡力を盡くしてまいりました。常に光の最先端応用分野においてさまざまなＵＶ裝置の可能性に取り組んでおります。
ＵＶキュアシステム（アイキュアーライト）はさまざまな産業分野で採用されている紫外線照射システムです。
形式
ECS- 4011GX
輸入電源
1 φ AC200/220V 共用 50/60Hz
輸入電流
約 28A
消耗電力
定格： 4100W 減光 1 ： 3100W 減光 2 ： 2100W
傳輸帶
不銹鋼( 幅： 250mm ）
傳輸 速度
0.8 ～ 8.0m/min(50Hz)/0.97 ～ 9.7m/min(60Hz)
Line傳輸帶長
750mm(調整器可進行 750 ～ 815mm調整)
最大工作尺寸
250mm(W) × 100mm(H)max
推薦重量
2.0kg 以下 ( 正運轉時 )
有效照射范圍
180mm( 均斉度 80 ％ )
照射器反射板
C old mirror 集光型100mm
照射距離
100mm ～ 200mm
照射器安裝方向
運行垂直，平行

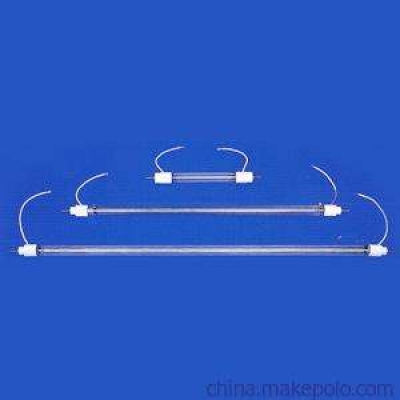

適合燈管
H04-L41 或 M04-L41
發光長
250mm
燈管功率
2Kw/3Kw/4Kw 3段切換
小型桌上型紫外硬化用，電源內置型，有傳送機電源內置型ECS-1511U和傳送機與電源分離型ECS-1511S，
形式
ECS- 1511U
系統構成
傳送機電源一體型
輸入電源
1 φ AC200V ±6% 50/60Hz切換
輸入電流
約 10 A
消耗電力
165 0W
傳輸帶
不銹鋼( 幅： 13 0mm ）
傳輸 速度
0.8 ～ 8.0m/min(50Hz)/0.97 ～ 9.7m/min(60Hz)
Line傳輸帶長
255 mm
最大工作尺寸
13 0mm(W) × 6 0mm(H)max
推薦重量
1 .0kg 以下 ( 正運轉時 )
有效照射范圍
85 mm( 均斉度 80 ％ )
照射器反射板
C old mirror 集光型100mm
照射距離
100mm ～ 155 mm（IRC 120-155mm ）
照射器安裝方向
運行垂直，平行
適合燈管
H04-L41 或 M04-L41
發光長
125 mm
燈管功率
1.0 Kw/ 1.5 Kw 2 段切換
※電源外置型為特制品。
紫外固化點光源 UP200G
特長：
紫外線照射照度 2300mW/cm2（照射距離10mm、φ3受光器UV計量。）
使用長壽命的水銀氙燈（ 200W）。平均壽命3,000小時
裝備了紫外線照度穩定的 Program控制機能
紫外線照度，可無階段調光。
燈管光軸調整。
燈管點燈積算功能
高紫外線透過率 UV光纖1m。
形式
UP200G
紫外線照度
2300mW/cm2
燈管
200W水銀燈
燈管壽命
平均壽命3000小時
保證壽命2000小時
冷卻方式
強制風冷
電源
單相AC 100V 50/60Hz
消耗電力
約 250W
重量
8.5Kg
UV改質裝置OC181C10X
小型、輕便，移動、設置簡單。無需真空處理，廢液處理、電氣等
操作簡單，設置完處理時間后，按 Start鍵就可。
燈管放射 185nm和254nm的紫外線。3U字型的燈管
項目
式樣
形式
OC181C10X
燈管
QGL180G-1
尺寸
W450×D443×H519mm
重量
約32.5kg
輸入電源
AC100V 5A 萬能插口
有限處理范圍
200×200mm
Work 尺寸
W200×D200×H150mm
照度
平均40mW／cm2
OC-2506/OC-2503
項目
式樣
形式
OC-2506
OC-2503
燈管
25W X 6燈
25W X 3燈
外型尺寸
W650×D475×H292mm
W650×D 35 5×H292mm
重量
約 50Kg
約 40Kg
輸入電源
AC100V 6A
AC100V 3A
有限處理范圍
300×250mm
300× 10 0mm
備注
臭氧分解裝置為選購配件
臭氧分解裝置為選購配件
照射器
風冷式照射器
特征：
1、 獨立單元，維護方便。
燈體外箱、燈殼和光閘部位采用獨立單元式，維護時也可拆下必要的單元單獨進行。
2、 燈更換方便，僅需拉出燈殼單元即可更換。
3、 小巧緊湊且高性能，不限安裝位置。
基本規格
照射器型號
UE06/81-3/425-25CK-001
UE075/961-3/425-25CK-001
UE121-625-25CK-001
適合燈型
H（M）06-L31，H（M）08-L41
H（M）075-L31，H（M）96-L41
H（M）12-L61
反射板
鋁鏡、冷鏡
冷鏡
光閘（Shutter）
左右對開式（B）
冷卻方式
風冷
主體結構
三分式單元
外型尺寸
寬
125
125
125
長
750
860
750
高
305
305
305
長焦距照射器
特征：
1、 UV照度提高，從而提高固化性能
2、 積算照射能量降低，從而實現低溫固化。
基本規格
照射器型號
UE0961-326-01CNHT
UE361-526-04CNQT
UE361-461-04CH
適合燈型
H(M)096-L31X
M36-L5117XGL
M036-L41X/CP
反射板
冷鏡
光閘（Shutter）
搖擺式
無
冷卻方式
風冷
外型尺寸
寬
370
260
395
長
1355
2705
2405
高
565
590
790
新型水冷、風冷式照射器（帶左右開式 A光閘）
特征：
燈通過風冷式，反射板則是通過水冷式冷卻，這樣可以在減小排氣量的同時實現照射器的小型化。
瞬間點亮式照射器
1、 瞬間點亮：打開開關就能立即點亮，瞬間穩定。無需預先點亮，可節約電，提高工作效率。
2、 超薄型照射器：無需光閘結構，將照射器做到超薄型。
3、 UV功率提高50%：通過新產品—— 瞬間點亮式金鹵燈的強力 UV功率，進一步降低耗電，提高效率。
規格
功率
2.4KW
3KW
3KW
6KW
型號
UEQ0241-221
UEQ031-207C
UEQ031-301P
UEQ061-325-06
反射板
鋁鏡
冷鏡
鋁鏡 平行光式
鋁鏡 聚光式
適用燈型
H（M）Q024-L21
H（M）Q03-L21
H（M）03-L31
H（M）06-L31
內壓型紫外線照射裝置
特征：
1， 沒有水層吸收短波紫外線，因此可以減少設置的燈數。從而達到節能的目的。
2， 無需使用水系統設備，因此設備費用低，并且設備維護方便。降低運行成本。
3， 成品美觀，提高附加值。
4， 完整配備壓力檢測器等保護裝置。
照射器型號
UE151-325-02CQT-EX
使用燈型
120W/cm，15KW，水銀燈，金鹵燈
燈的發光長度
125mm
燈的冷卻方式
風冷卻
防爆結果及防爆符號
內壓防爆結構（通風式）2G2
型號檢測合格編碼
第44134號（金鹵燈），第44135號（水銀燈）
照射器重量
200Kg
燈的數量
4支
5支
6支
電容3φ200V
400A
500A
530A
主機尺寸
照射裝置
1960*380*780*4燈
1960*380*780*5燈
1960*380*780*6燈
電源盤
2200*930*1950
2200*930*1950
2200*930*1950
控制操作盤
根據要求設計
※電容隨著送風機位置不同也會有差異。
鹵素?zé)?
JCR12V50W20H，JCR12V100W10H/G1I， JCR12V100W10H/G1/IR， JCR12V100W10HG10， JCR12V50W20H/G1I， JCR12V30W20H/G1， JCD100V150W2VL/G1， JCD100V150WL/G1，
PRS500W，燈泡
NH940LX/E40Z，1KW高壓鈉燈管
NH360LX，400W高壓鈉燈管
HF1000PD，高壓汞燈
EYE巖崎新型風冷式照射器
UE06/81-3/425-25CK-001（適用燈型H06-L31，M06-L31，H08-L41，M06-L31）
瞬間點亮式照射器
UEQ0241-221（適用燈型：HQ024-L21，MQ024-L21）
UEQ031-207C（適用燈型：HQ03-L21，MQ03-L21）
UE031-301P（適用燈型：H03-L31，M03-L31）
UE061-325-06（適用燈型：H06-L31，M06-L31）
UBX01.51-3L1，
UBX0311-07，
UBX0311-06，
UBX041-3L1，
變頻式電子穩定器 UBX0411-03（CE對芯），
變頻式電子穩定器 UBX041-3LX1，
變頻式電子穩定器 UBX0612-03，
變頻式電子穩定器 UBX0621-03，
變頻式電子穩定器 UBX0612-02，
變頻式電子穩定器 UBX0621-02，
H365SX，投光器
