QV HYBRID TYPE 1,TYPE 3

363系列-CNC視像測量系統

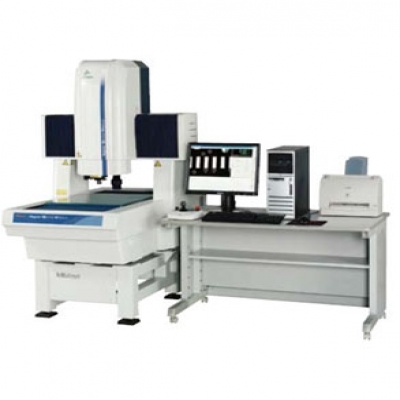

日本三豐品牌 MITUTOYO QVH STREAM PLUS404 視像測量系統

特點：

Quick Vision Hybrid 為視像測理系統提供理想組合——CCD像機+高速掃描，在應用中可以共用一個非接觸式位移傳感器。同時運用視像測量系統裝置和非接觸式位移傳感器的高速掃描測量。

Hybrid Type1的特點：

1、聚焦點法通過減少測量反射面過程中的差異，實現高度測量的可重復度。

2、雙針孔測量法（少指向性）被指定為測量的方法。

Hybrid Type3的特點：

1、可用于測量橡膠片這種薄且透明的物體的表面粗糙度和厚度。測量厚度：25-300µm

2、使鏡面和漫射面的高度傾角都能夠測量。最大傾角范圍±87°（漫射面）

3、通過軸向色差的波長共焦方法實現高分辨率和高精度的高度測量。

*由于白色鹵素?zé)?，Type3不適用于jls C6802“達到激光產品輻射安全標準”

性能參數：基于QV Apex

型號

QVH Apex302

QVH Apex404

QVH Apex606

測量范圍

視像

300×200×200mm

400×400×250mm

600×650×250mm

非接觸式位移傳感器

類型1

180×200×200mm

280×400×250mm

480×650×250mm

類型3

176×200×200mm

276×400×250mm

476×650×250mm

精度**

E1XY

(1.5+3L/1000)µm

E1Z

(1.5+4L/1000)µm/(1.5+4L/1000)µm*

E2XY

(2.0+4L/1000)µm

*使用非接觸式位移傳感器

**測量精度在以下條件下定義

可編程電動轉盤：1X,物鏡設置：2.5X，L為任意兩點間尺寸

性能參數：基于QV STREAM PLUS

型號

QVH STREAM PLUS302

QVH STREAM PLUS404

QVH STREAM PLUS606

測量范圍

視像

300×200×200mm

400×400×250mm

600×650×250mm

非接觸式位移傳感器

類型1

180×200×200mm

280×400×250mm

480×650×250mm

類型3

176×200×200mm

276×400×250mm

476×650×250mm

精度**

E1XY

(1.5+3L/1000)µm

E1Z

(1.5+4L/1000)µm/(1.5+4L/1000)µm*

E2XY

(2.0+4L/1000)µm

*使用非接觸式位移傳感器

**測量精度在以下條件下定義

可編程電動轉盤：1X,物鏡設置：2.5X，L為任意兩點間尺寸

性能參數：基于Hyper QV

型號

Hyper QVH302

Hyper QVH404

Hyper QVH606

測量范圍

視像

300×200×200mm

400×400×250mm

600×650×250mm

非接觸式位移傳感器

類型1

180×200×200mm

280×400×250mm

480×650×250mm

類型3

176×200×200mm

276×400×250mm

476×650×250mm

精度**

E1XY

(0.8+2L/1000)µm

E1Z

(1.5+2L/1000)µm/(1.5+2L/1000)µm*

E2XY

(1.4+3L/1000)µm

*使用非接觸式位移傳感器

**測量精度在以下條件下定義

可編程電動轉盤：1X,物鏡設置：2.5X，L為任意兩點間尺寸

性能參數：基于QV ACCEL

型號

QVH ACCEL808

QVH ACCEL1010

QVH ACCEL1212

QVH ACCEL1517

測量范圍

視像

800×800×150mm

1000×1000×150mm

1250×1250×100mm

1500×1750×100mm

非接觸式位移傳感器

類型1

680×800×150mm

880×1000×150mm

1130×1250×100mm

1380×1750×100mm

精度**

E1XY

(1.5+3L/1000)µm

(2.2+3L/1000)µm

E2Z

(1.5+4L/1000)µm/(1.5+4L/1000)µm*

(2.5+5L/1000)µm/(1.5+4L/1000)µm*

E2XY

(2.5+4L/1000)µm

(3.5+4L/1000)µm

*使用非接觸式位移傳感器

**測量精度在以下條件下定義

可編程電動轉盤：1X,物鏡設置：2.5X，L為任意兩點間尺寸
