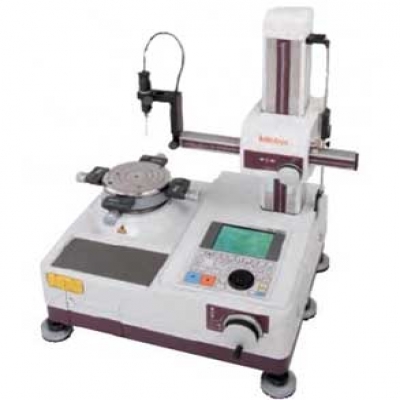

Roundtest （圓度、圓柱形狀測量儀）RA-220

211系列-圓度測量儀

日本三豐品牌 MITUTOYO 211-643A 形狀測量儀

RA-220為小型手動式圓度、圓柱形狀測量儀。

特點：

1、分析能力極佳，操作簡易。

2、裝有X/Z軸微調裝置。

3、刻度設置在Z軸內。

4、備有內徑/外徑連續測量功能。

5、具備DAT（數顯調節臺）功能。

6、采用寬量程檢出器。

7、機型小巧，精度極高（裝有優質氣浮軸承）

技術參數：

旋轉工作臺

回轉精度

徑向：（0.04+6H/10000）µm H為測量高度

軸向：（0.04+6X/10000）µm X為測量半徑

旋轉速度：6rpm

工作臺有效直徑：Φ150mm

最大調心幅度：±3mm

最大調水平幅度：±1°

最大測量直徑：Φ280mm（Φ380mm：當檢測器的變?yōu)榇怪狈较驎r(shí)，只能測量50mm以下的樣本）

最大工件直徑：Φ470mm

臺面最大承重：25kg

垂直軸（Z軸）

垂直移動：280mm

直線度（窄范圍）：0.2µm/20mm

直線度（全范圍）：0.5µm/100mm

與轉臺軸的平行度：0.5µm/100mm

最大檢測高度：離旋轉工作臺280mm

最大檢測深度：100mm（最小內徑：Φ30mm）

水平臂（X軸）

水平移動：165mm（包括工作臺旋轉中心25mm的突出量）

測針和測頭

測量范圍：±1000µm（±30%）

測力：70-100mN

標準測頭：12AAB681，硬質合金球，Φ1.6mm

測量方向：雙方向

測頭角度調整：±45°（帶刻度）

數據分析器：

處理器：內置

數據分析項：圓度，同軸度，同心度，平面度，徑向圓周跳動，軸向圓周跳動，與軸的垂直度，與平面的垂直度，厚度偏差，圓柱度

用于圓度評估的參考圓：LSC,MZC,MIC,MCC

記錄器：內置行式熱敏打印機（外部打印機：選件）

記錄的放大倍率：X5,X10,X20,X50,X100,X200,X500,X1k, X2k, X5k, X10k, X20k, X50k, X100k,X200k（15級）

粗糙度成分的降低：低通濾波器，帶通濾波器

濾波類型：2CR-75%,2CR-50%,2CR-75%（相對校正），2CR-50%（相位校正），高斯濾波器、濾波器關斷

截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500up

測量段數：1、橫截面1到5：圓度，同軸度，平面度

2、橫截面1到3：徑向圓周跳動，與軸的垂直度

3、橫截面2：同心度，厚度偏差，平行度

4、橫截面3：與平面的垂直度

5、橫截面3到5：圓柱度

空氣補給：

氣壓： 390kpa

耗氣量：30L/min

電源： 100V AC-240V AC,50/60Hz

尺寸（W×D×H）：450×360×636mm

重量：151kg（主機），2kg（空氣調節機）

選件：

211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）

211-014：三爪卡盤（外徑：2-78mm，內徑：25-68mm）

211-031：微型卡盤（外徑： 0.1-10mm）

211-061：套爪卡盤（外徑：0.5-10mm）

356038：用于測量較低工件的輔助臺

211-045：倍率校正規

997090：校準用套裝量塊

12AAH320：X軸制動

178-025：防震臺

耗材：

12AAH181：打印紙 10卷/套

358592：空氣過濾器濾芯 1件/套

358593：空氣調節器調節件 10件/套

性能參數：

型號

RA-220

貨號（mm）

211-642,211-642K,211-642A,211-642D,211-642E,211-642DC,211-642C

貨號（mm/inch）

211-643A,211-643D,211-643E,211-643DC

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣地區，D適于CEE,E適于BS,K適于EK，無后綴適于JIS/100V

尺寸圖片：單位
