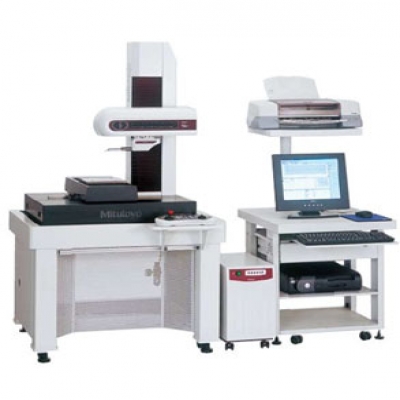

Formtracer Extreme(超級表面粗糙度/輪廓測量裝置)SV-C3100CNC/SV-C4100CNC

525系列-表面粗糙度/形狀測量?jī)x

日本三豐品牌 MITUTOYO 525-524-1 表面粗糙度測量?jī)x

特點：

1、高精度CNC表面粗糙度/形狀測量?jī)x，一機二用：可進行表面粗糙度和形狀/輪廓測量。

2、每軸驅動速度最高可達200mm/s，實現高速定位，滿足多輪廓/多工件的測量任務。

3、帶а軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。

4、帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。

5、SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺，可提高寬/窄范圍測量精度和Z1軸分辨率。

6、通過同時控制X軸和Y軸的方向，可實現傾斜平面的測量。

7、通過簡單的一次性操作，可更換形狀/輪廓測量裝置與表面粗糙度測量裝置，并且，不必對連接電纜重新布線。

8、由于Z1軸檢測器內置了防撞器，當檢測器主體即將碰撞工件或夾具時，檢測器將自動停機。

9、配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辨認，輕松操作。

10、通過USB與數據處理/分析器通信。

基本技術參數：

基座尺寸（W×D）：750×600mm

基座材料：花崗巖

重量:240 Kg, 250 Kg(高立柱型)

電源：100-240VAC±10%,50/60Hz

能耗：500W（主機）

輪廓測量技術參數：

X1軸

測量范圍：200mm

分辨率：0.05µm

檢測方法：反射型線性編碼器

驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）

測量速度：0.02-2mm/s

移動方向：向前/向后

直線度： 2µm/200mm *以X軸為水平方向上

指示精度（20℃時）：±（1+4/200L）µm ±（0.8+4C/200L）µm

傾角：-45°至+10°

分辨率：0.000225°

傾斜速度：6°/s

Z2軸（立柱）

垂直移動： 300mm或500mm

分辨率：0.05µm

檢測方法：反射型線性編碼器

驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）

Z1軸（檢測器）：

測量范圍：±25mm

分辨率：0.2µm（SV-C3000CNC）,0.05µm(SV-C4000CNC)

檢測方法：線性編碼器（SV-C4000CNC）激光全息測微計（SV-C4000CNC）

直線位移：±（2+I4HI/100）µm

精度（20℃時）：±（0.8+I0.5HI/25）µm （SV-C4000CNC） *H：為基于水平位置的測量高度

測針上/下運作：弧形移動

測針?lè)较颍合蛳?br/>
測力：30mN

跟蹤角度：向上70°，向下70°（使用配置的標準測頭，依表面粗糙度而定）

測針針尖：尖端半徑25µm，硬質合金尖端

表面粗糙度測量技術參數：

X1軸

測量范圍：200mm

分辨率：0.05µm

檢測方法：反射型線性編碼器

驅動速度：200mm/s（最大CNC） 0-60mm/s（操縱桿）

測量速度：0.02-2mm/s

移動方向：向后

直線度：0.5µm/200mm

а軸

傾角：-45°至+10°

分辨率：0.000225°

傾斜速度：6°/s

Z2軸（立柱）

垂直移動： 300mm或500mm

分辨率： 0.05µm

檢測方法：反射型線性編碼器

驅動速度：200mm/s（最大CNC） 0-60mm/s（操縱桿）

檢測器（選件）

范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用測頭選件時，最大可達2400µm)

測力：4mN或0.75mN（低測力型）

測針針尖：金剛石，90°/5µmR （60°/2µmR：低測力型）

類型：差動電感式

選件：

防震臺架

防震臺裝置：膜片空氣彈簧

自然頻率：2.5-3.5Hz

減震機構：阻尼孔

調水平裝置：帶機械閥的自動控制裝置

氣源氣壓：0.4Mpa

承載：350Kg

尺寸（W×D×H）：1000×895×715mm

重量：280Kg

Y軸工作臺裝置

測量范圍：200mm

最小讀數：0.05µm

長度基準：反射型線性編碼器

驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）

最大承載能力：20Kg

直線度： 0.5µm/200mm

指示精度(20℃時)：±（2+2L/100）µm, 輪廓模式化 L為兩個測量點之間的距離

工作臺尺寸：200×200mm

尺寸（W×D×H）：320×646×105mm

重量：35Kg

任選軟件：

FORMTRACEPAK V5

使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。

性能參數：

型號

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

貨號（100V-120V）

525-521-1

525-522-1

525-523-1

525-524-1

貨號（200V-240V）

525-521-2

525-522-2

525-523-2

525-524-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直移動

300mm

300mm

300mm

300mm

Y軸工作臺裝置

---

---

已安裝

已安裝

а軸裝置

---

已安裝

---

已安裝

花崗巖基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主機W×D×H）

800×651×1000mm

800×651×1000mm

800×651×1000mm

800×651×1000mm

重量（主機）

240Kg

240Kg

240Kg

240Kg

型號

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

貨號（100V-120V）

525-541-1

525-542-1

525-543-1

525-544-1

貨號（200V-240V）

525-541-2

525-542-2

525-543-2

525-544-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直移動

500mm

500mm

500mm

500mm

Y軸工作臺裝置

---

---

已安裝

已安裝

а軸裝置

---

已安裝

---

已安裝

花崗巖基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主機W×D×H）

800×651×1200mm

800×651×1200mm

800×651×1200mm

800×651×1200mm

重量（主機）

250Kg

250Kg

250Kg

250Kg

型號

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

貨號（100V-120V）

525-621-1

525-622-1

525-623-1

525-624-1

貨號（200V-240V）

525-621-2

525-622-2

525-623-2

525-624-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直移動

300mm

300mm

300mm

300mm

Y軸工作臺裝置

---

---

已安裝

已安裝

а軸裝置

---

已安裝

---

已安裝

花崗巖基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主機W×D×H）

800×651×1000mm

800×651×1000mm

800×651×1000mm

800×651×1000mm

重量（主機）

240Kg

240Kg

240Kg

240Kg

型號

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

貨號（100V-120V）

525-641-1

525-642-1

525-643-1

545-644-1

貨號（200V-240V）

525-641-2

525-642-2

525-643-2

525-644-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直移動

300mm

300mm

300mm

300mm

Y軸工作臺裝置

---

---

已安裝

已安裝

а軸裝置

---

已安裝

---

已安裝

花崗巖基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主機W×D×H）

800×651×1200mm

800×651×1200mm

800×651×1200mm

800×651×1200mm

重量（主機）

250Kg

250Kg

250Kg

250Kg
