PV-5110

304系列-投影儀

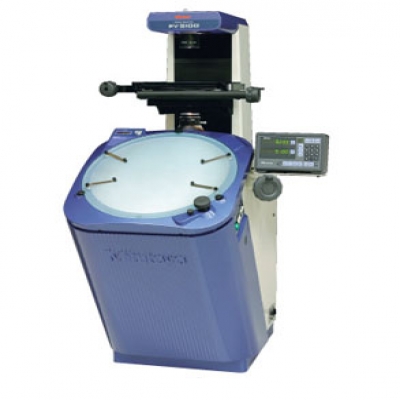

日本三豐品牌 MITUTOYO 304-909 投影儀

特點：

1、頂部照明的落地式投影儀，可配用定位方便的大屏幕，從而投影圖像易于跟蹤，易于與模板比較。

2、數顯讀數測角投影屏（具有調零、ABS/INC坐標轉換功能）便于讀數，可有效減少角度測量誤差。

3、傾斜表面照明裝置選件（172-419）可呈現清晰、明亮的圖像，易于檢測無反射工件，如：塑料工件和印刷品等。

技術參數：

投影圖像：倒像

投影屏幕

有效直徑：508mm（20″）

屏幕材料：精細磨砂玻璃

屏幕旋轉：±360°，微調和夾緊

角度分度值：數顯計數器（LED），分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零

參考線：十字交叉細線

投影鏡頭：10X（172-402）可選：5X,20X,50X,100X

放大精度

輪廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：參見投影能力（H）以下

輪廓照明

光源：鹵素?zé)襞荩?4V,150W）

光學系統：縮放遠心系統

功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇

表面照明

光源：鹵素?zé)襞荩?4V,150W）

光學系統：垂直照明

功能：可調冷凝鏡片、傾斜照明（用于5X,10X和20X），吸熱光片、冷卻風扇

調焦：手動調焦

分辨率：0.001mm或.0001″/0.001mm（使用KA計數器選件）

電源：100-240V AC,50/60Hz

重量： 210kg

投影能力：

單位

倍率

5X

10X

20X

50X

100X

視場范圍

Φ101.6

Φ50.8

Φ25.4

Φ10.16

Φ5.08

H

125

181

206

87

87

W

60(27)

60

60

32.4

22.5

D

120

120

120

64.8

45

( ):使用表面照明

選件：

172-280：5X投影鏡頭

172-401：5X投影鏡頭組

172-402：10X投影鏡頭組

172-403：20X投影鏡頭組

172-404：50X投影鏡頭組

172-405：100X投影鏡頭組

172-419：表面照明裝置

172-116：標準刻度尺（50mm）

172-330：標準刻度尺（80mm）

172-117：標準刻度尺（2″）

172-161：讀數尺（300mm）

172-329：讀數尺（600mm）

172-162：讀數尺（12″）

12AAF182：數顯計數器支架

172-160-2：綠色濾光片

172-319：燈罩

515530：鹵素?zé)襞荩?4V,150W）

172-198：帶有微調旋鈕的旋轉臺*（有效直徑：96mm）

172-197：旋轉工作臺*（最在工件直徑：80mm）

176-107：帶夾鉗的支架*

172-378：帶夾鉗的V型塊*（最大工件直徑：25mm）

999678：固定裝置適配器

*固定裝置適配器（999678）配合使用

性能參數：

型號

PV-5110

貨號

304-909*

XY工作臺行程范圍

200×100mm

快速釋放機制

X軸和Y軸

測量方法

線性編碼器

XY工作臺面尺寸

380×250mm

XY工作臺有效范圍

266×170mm

工作臺玻璃定貨號

382762

旋轉功能

±3°

最大工件臺載重

5kg

備注

——

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V

尺寸圖片：單位
