物鏡

378系列

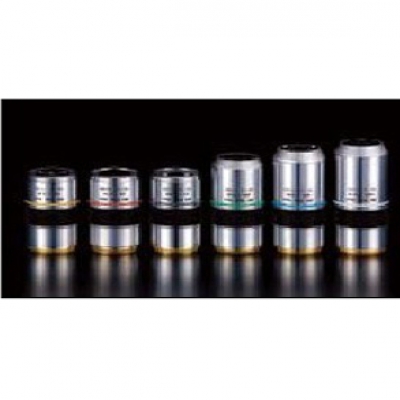

日本三豐品牌 MITUTOYO 378-830-7 物鏡

三豐378系列物鏡的工作距離是世界上最長的并具有無數的矯光學系統。這些物鏡能提供倍率的自由觀察和獨立的色差補正。

特點：

1、長工作距離型物鏡使得焦距時透鏡表面與工件表面之間具有極佳空隙，從而得以觀察因投影不佳通常難以聚焦的工件。

2、M Plan Apo物鏡有優秀的光學系統這種物鏡可在整個視場內提供平面的、無單色差（幾乎無彩色色差）的圖像，它適用于各種顯微鏡。

3、特別設計的物鏡也適用于校正近紅外線，近紫外線和紫外線或者各種厚度的液晶玻璃。

4、物鏡固定螺紋的設計符合JIS B-7141-1988標準。

玻璃厚度補正（t=3.5mm）

亮視場觀察G Plan Apo

貨號

Mag.

N.A.

W.D.

f

R

D.F.

視場1

視場2

重量

378-847

20X

0.28

29.42mm*

10mm

1.0µm

3.5µm

Φ1.2mm

0.24×0.32mm

270g

378-848-3

50X

0.50

13.89mm*

4mm

0.6µm

1.1µm

Φ0.48mm

0.10×0.13mm

320g

*在空氣中

注：G Plan Apo 系列用于透過玻璃觀察工件（厚度=3.5mm）

尺寸圖片：

亮/暗視場觀察BD Plan Apo

貨號

Mag.

N.A.

W.D.

f

R

D.F.

視場1

視場2

重量

378-831-7

2X

0.055

34.0mm

100mm

5.0µm

91µm

Φ12mm

2.4×3.2mm

340g

378-832-7

5X

0.14

34.0mm

40mm

2.0µm

14.0µm

Φ4.8mm

0.96×1.28mm

350g

378-830-7

7.5X

0.21

34.0mm

26.67mm

1.3µm

6.2µm

Φ3.6mm

0.64×0.85mm

350g

378-833-7

10X

0.28

34.0mm

20mm

1.0µm

3.5µm

Φ2.4mm

0.48×0.64mm

350g

378-834-7

20X

0.42

20.0mm

10mm

0.7µm

1.6µm

Φ1.2mm

0.24×0.32mm

400g

378-835-7

50X

0.55

13.0mm

4mm

0.5µm

0.9µm

Φ0.48mm

0.10×0.13mm

440g

378-836-7

100X

0.70

6.0mm

2mm

0.4µm

0.6µm

Φ0.24mm

0.05×0.06mm

460g

尺寸圖片：

亮/暗視場觀察BD Plan Apo SL

貨號

Mag.

N.A.

W.D.

f

R

D.F.

視場1

視場2

重量

378-840-7

20X

0.28

30.5mm

10mm

1.0µm

3.5µm

Φ1.2mm

0.24×0.32mm

350g

378-841-7

50X

0.42

20.0mm

4mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

410g

378-842-7

80X

0.50

13.0mm

2.5mm

0.6µm

1.1µm

Φ0.3mm

0.06×0.08mm

430g

378-843-7

100X

0.55

13.0mm

2mm

0.5µm

0.9µm

Φ0.24mm

0.05×0.06mm

440g

尺寸圖片：

注：這些物鏡具有超長工作距離

亮/暗視場觀察BD Plan Apo HR

貨號

Mag.

N.A.

W.D.

f

R

D.F.

視場1

視場2

重量

378-845-7

50X

0.75

5.2mm

4mm

0.4µm

0.49µm

Φ0.48mm

0.10×0.13mm

530g

378-846-7

100X

0.90

1.3mm

2mm

0.3µm

0.34µm

Φ0.24mm

0.05×0.06mm

545g

尺寸圖片：

近紅外線色差補正

亮視場觀察M Plan Apo NIR

貨號

Mag.

N.A.

W.D.

f

R

D.F.

視場1

視場2

重量

378-822-5

5X

0.14

37.5mm

40mm

2.0µm

14.0µm

Φ4.8mm

0.96×1.28mm

220g

378-823-5

10X

0.26

30.5mm

20mm

1.1µm

4.1µm

Φ2.4mm

0.48×0.64mm

250g

378-824-5

20X

0.40

20.0mm

10mm

0.7µm

1.7µm

Φ1.2mm

0.24×0.32mm

300g

378-825-5

50X

0.42

17.0mm

4mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

315g

378-826-5

100X

0.50

12.0mm

2mm

0.6µm

1.1µm

Φ0.24mm

005×0.06mm

335g

378-863-5

50X

0.65

10mm

4mm

0.42µm

0.65µm

Φ0.48mm

0.10×0.13mm

450g

378-864-5

100X

0.70

10mm

2mm

0..9µm

0.56µm

Φ0.24mm

0.05×0.06mm

450g

注：這些物鏡是為把工件圖像成在景深之內而設計的（甚至波長在可見光（波長=480nm）和近紅外范圍（波長=180nm）之間變化時），所以M Plan NIR系列適用于激光修復。然而當波長超過1100nm時，由于玻璃的散射率和折射率的變化，焦點的位置和可見光下的相比可能是會稍有偏離。

尺寸圖片：

Mag:倍率

N.A.:數值孔徑

W.D.:工作距離

f:焦距

R:分辨能力

D.F.:景深

視場1：當使用Φ24mm的目鏡時的視場

視場2：當使用1/2″CCD相機時的視場
