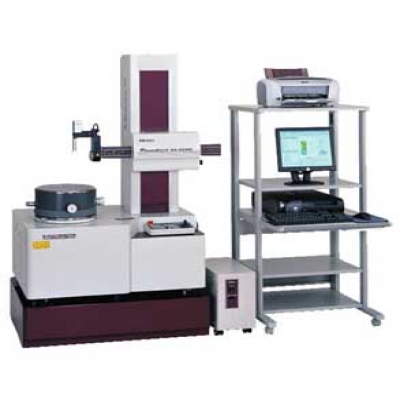

Roundtest Extreme（超級圓度、圓柱形狀測量?jī)x）RA-H5100CNC/ 2100CNC

211系列-CNC圓度/圓柱度形狀測量?jī)x

日本三豐品牌 MITUTOYO 211-838 形狀測量?jī)x

三豐公司獨創的圓度/圓柱形狀測量?jī)x頗具新意，能在獨立/同步的多軸電腦數控下進行自動測量。本系列的CNC機型不僅精度高、可靠性高，而且測量效率極高。一機二用，既能測量圓度，又能測量表面粗糙度，工件不必為了測量粗糙度而重新夾裝。粗糙度的測量軸向、周向均可進行。

技術參數：RA-2100CNC

旋轉工作臺

回轉精度（徑向）：（0.02+3.8H/10000）µm

回轉精度（軸向）：（0.02+3.8X/10000）µm H為測量高度， X為離旋轉工作臺軸的距離

旋轉速度： 2,4,6,10rpm

工作臺有效直徑： 235mm

最大調心幅度：±3mm

最大調水平幅度：±1°

最大測量直徑： 256mm

最大工件直徑：580mm

臺面最大承重：30kg

垂直軸（Z軸）

垂直移動：300mm（500mm）*

直線度（λc2.5）：0.12µm/100mm，0.18µm/300mm （0.3µm/500mm ）*

與轉臺軸的平行度：0.7µm/300mm （1.2µm/500mm）*

定位速度：最大35mm/s

測量速度：0.5,1,2,5mm/s

最大檢測高度：300mm（外徑），300mm（內徑）（500mm外徑/內徑）*

最大檢測深度：104mm（Φ32mm或更大）

水平臂（X軸）

水平移動：175mm（包括工作臺旋轉中心25mm的突出量）

直線度（λc2.5）：0.7µm/150mm

與轉臺軸的垂直度：1.0µm/150mm

定位速度：最大20mm/s

測量速度：0.5,1, 5mm/s

測針和測頭

測量范圍：±400µm（±5µm：跟蹤范圍）

測力：40mN

標準測頭：12AAF150，硬質合金球，Φ1.6mm

測量方向：雙方向

測頭角度調整：固定

供氣：

氣壓： 390kpa（4kgf/c㎡）

耗氣量：30L/min

電源： 100V AC-240V AC,50/60Hz

尺寸（W×D×H）：940×475×900mm （940×475×1100mm）*

重量：180kg（200kg）

*高立柱型

技術參數：RA-H5100CNC

旋轉工作臺

回轉精度（徑向）：（0.02+4H/10000）µm

回轉精度（軸向）：（0.02+6X/10000）µm H為測量高度， X為離旋轉工作臺軸的距離

旋轉速度： 2,4,6,10rpm(20rpm：自動調心)

工作臺有效直徑： 300mm

最大調心幅度：±5mm

最大調水平幅度：±1°

最大測量直徑： 356mm

最大工件直徑：680mm

臺面最大承重：80kg（65kg：自動調心）

垂直軸（Z軸）

垂直移動：350mm（550mm）*

直線度（λc2.5）：0.05µm/100mm，0.14µm/350mm （0.2µm/550mm ）*

與轉臺軸的平行度：0.2µm/350mm （0.32µm/550mm）*

定位速度：最大60mm/s

測量速度：0.5,1,2,5mm/s

最大檢測高度：350mm（外徑），350mm（內徑）（550mm外徑/內徑）*

最大檢測深度：Φ12.7×26mm，Φ32×104mm

水平臂（X軸）

水平移動：225mm

直線度（λc2.5）：0.4µm/200mm

與轉臺軸的垂直度：0.5µm/200mm

定位速度：最大50mm/s

測量速度：0.5,1, 5mm/s

測針和測頭

測量范圍：±400µm（±5µm：跟蹤范圍）

測力：40mN

標準測頭：12AAF150，硬質合金球，Φ1.6mm

測量方向：雙方向

測頭角度調整：固定

供氣：

氣壓： 390kpa（4kgf/c㎡）

耗氣量：45L/min

電源： 100V AC-240V AC,50/60Hz

尺寸（W×D×H）：1260×710×1700mm （1260×710×1900mm）*

重量：650kg（670kg）*

帶有儀器架：100kg

帶有防震臺架：170kg

*高立柱型

ROUNDPAK

離線測量流程的編程功能

利用一種完整的離線教學功能可進行屏幕虛擬3D模擬測量，從而無需實際工件即可創建部分程序（測量步驟）。Roundtest Extreme 的測頭與支架均可在模擬中精確顯示，可預報碰撞危險并發出警報。

選件：

350850：圓柱直角規

211-045：倍率檢測規

211-014：卡盤（外徑： 1-78mm，內徑：25-68mm）

211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）

211-031：微型卡盤（外徑：最大0.1-1.5mm）

178-025：防震臺**

178-024：防振臺架**

12AAB598：護罩

*僅適用于RA-H5100CNC

**僅適用于RA-2100CNC

性能參數：

型號

RA-2100CNC（標準立柱）

RA-2100CNC（高立柱）

貨號*

211-847*-1

211-848*-1

立柱移動

300mm（標準立柱）

500mm（高立柱）

型號

RA-H5100CNC（標準立柱）

RA-H5100CNC（高立柱）

貨號*

帶有儀器架

211-837*

211-838*

帶有防震臺架

211-837*-2

211-838*-2

立柱移動

350mm（標準立柱）

550mm（高立柱）

*為區分交流電源電纜，在貨號后加上以下后綴：

A適于UL/CSA, D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V

尺寸圖片：?jiǎn)挝唬╩m）
