Surftest （表面粗糙度測量儀）SJ-500P/SV-2100M4（PC型）

178系列- 帶有PC（個人電腦）

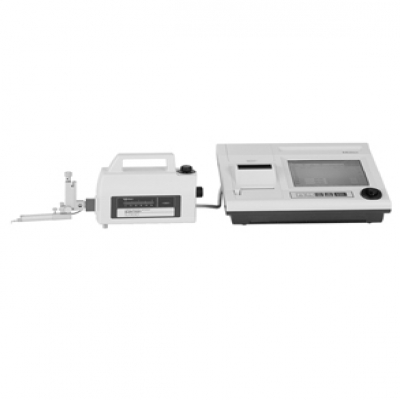

日本三豐品牌 MITUTOYO 178-530-02 表面粗糙度測量儀

高精度、高性能表面粗糙度測試儀充分利用高級分析軟件優勢。SJ-500P是獨立單機，而SV-2100M4則是一種臺式設備，含手動精度立柱。

特點：

1、控制部件中的內置操縱桿使得定位快捷簡便。測量小孔內側時可使用手動旋鈕對細小測針的位置進行微調。

2、表面粗糙度測量條件的設置簡單易行。利用簡單的輸入功能可按ISO/JIS粗糙度標準計算繪圖指令符號。復雜的測量條件設置很容易輸入，只要由表面粗糙度菜單中選擇繪圖指令符號即可。

技術參數：SJ-500P

X軸（驅動部）

測量范圍：50mm

分辨率：0.05µm

長度基準：線性編碼器

驅動速度：0-20mm/s

測量速度：0.02-5mm/s

移動方向：向后

直線度：0.2µm/50mm

定位：±1.5°（傾角，有DAT功能），30mm（向上/向下）

檢測器：

范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm

檢測方法：無軌/有軌測量

測力：參見性能參數表

測針針尖：參見性能參數表

導頭曲率半徑：40mm

類型：差動電感式

驅動裝置的控制：PC操作

技術參數：SV-2100M4（PC類型）

X軸（驅動部）

測量范圍：100mm

分辨率：0.05µm

長度基準：線性編碼器

驅動速度：0-40mm/s

測量速度：0.02-5mm/s

移動方向：向后

直線度：0.15µm/100mm

Z2軸（立柱）

類型：手動操作

垂直移動：350mm

檢測器：

范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm

檢測方法：無軌/有軌測量

測力：參見性能參數表

測針針尖：參見性能參數表

類型：差動電感式

驅動裝置的控制：PC操作

評估能力：SURFPAK-SV

評估輪廓：P（原始輪廓），R（表面粗糙度輪廓），WC,WCA,WE,WEA,DIN4776輪廓，包絡殘余線，粗糙度motif,波形motif

評價參數：

Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rv,Rvmax,Rvi,Rt,Rti,R3zi,R3y,Sm,S,Pc(Ppi),plateau ratio,mrd,Rpk,Rvk,δc,Rk,Mr1,Mr2,Lo,Ppi,R,AR,Rx,A1,A2,Vo,HSC,mr,SK,Ku,△a, △q,λa,λq,Lo,Lr,

粗糙度motif參數：RX,R,AR,SR,SAR,NR,NCRX,CPM

波形motif參數：W,AW SW,Wx,Wte,SAW,NW

分析圖表：ADC,BAC1,BAC2,功率譜圖,自相關圖，Walsh 功率譜圖，Walsh 自相關圖，傾斜分布圖，局部峰值分布圖，參數分布圖

濾波類型：2CR-75%,2CR-50%,2CR-75%(相位校正)，2CR-50%(相位校正)，高斯-50%

截止波長*

fh：0.08mm,0.25mm,0.8mm,2.5mm,8mm

λc：0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm

fl： 0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm

取樣長度*：0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm

數據補償功能：拋物線補償、雙曲線補償、橢圓補償、R平面（曲面）補償、錐面補償、傾斜補償、二次曲線補償，多項式補償、多項式自動補償

*可在0.025至最大移動長度間指定任意長度

性能參數：

型號

SJ-500P

SJ-500P

SV-2100M4

SV-2100M4

貨號*（mm）

178-530-01

178-530-02

178-634-01

178-634-02

貨號*（inch）

178-531-01

178-531-02

178-635-01

178-635-02

測針針尖

針尖角度

60°

90°

60°

90°

尖端半徑

2µm

5µm

2µm

5µm

檢測器測力

0.75mN

4mN

0.75mN

4mN

X軸測量范圍

50mm

100mm

垂直移動

----

350mm手動立柱

花崗巖基座尺寸（W×D）

----

600×450mm

尺寸（主機W×D×H）

----

716×450×863mm

重量

6.5Kg（主機2.7 Kg PC連接裝置3.8 Kg）

144 Kg（主機140 Kg PC連接裝置3.8 Kg）

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA, D適于CEE,E適于BS，DC適于CCC，無后綴適于JIS/100V

不卡精品国产_亚洲人成在线欧美高清免费精品国产自/毛片一级做a爰片性色/美女隐私上部视频免费/国产乱理伦片在线看/亚洲高清一区二区三区久久/中国明星一级毛片免费

產品展示

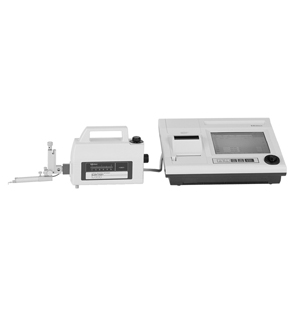

三豐Mitutoyo表面粗糙度測量儀O178 530 02
